Лицевые приборные панели из пленок

Компания АСТ изготавливает лицевые панели из пластика и пленки для приборов, блоков управления и электронных устройств. Такая панель закрывает лицевую часть корпуса, отображает маркировку и помогает оператору разобраться с расположением кнопок, тумблеров, дисплеев и индикаторов. Готовится она отдельно от корпуса и устанавливается на финальном этапе сборки — удобно и при выпуске опытных образцов, и при серийном производстве, и при ремонте. Минимальный тираж — одно изделие. Если оборудование уже работает, а управляющий блок износился или визуально устарел, сделаем замену по образцу или фотографии.

Пленочные варианты

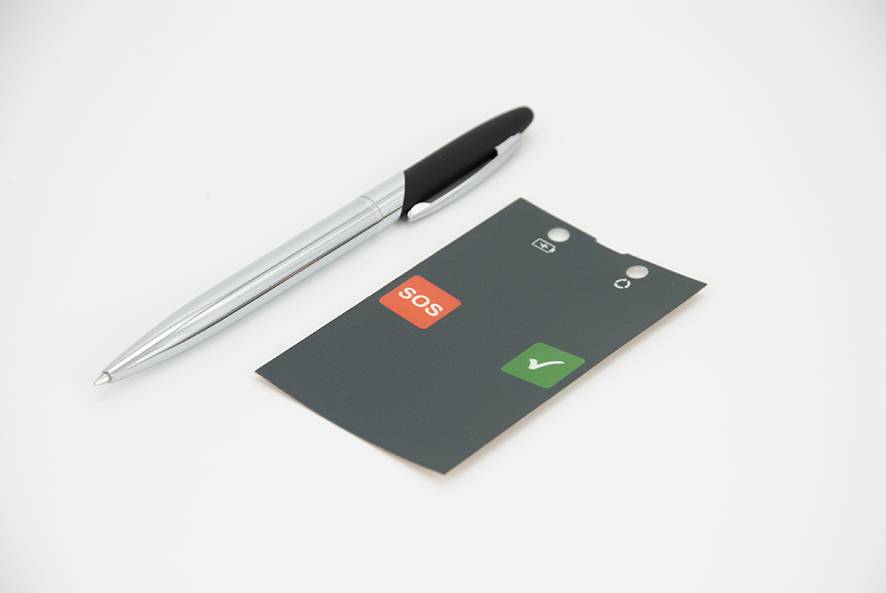

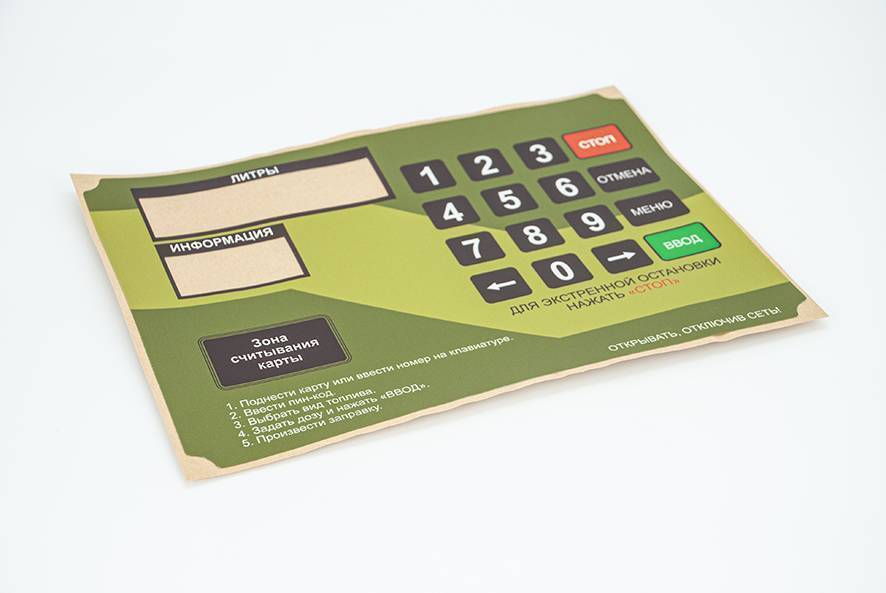

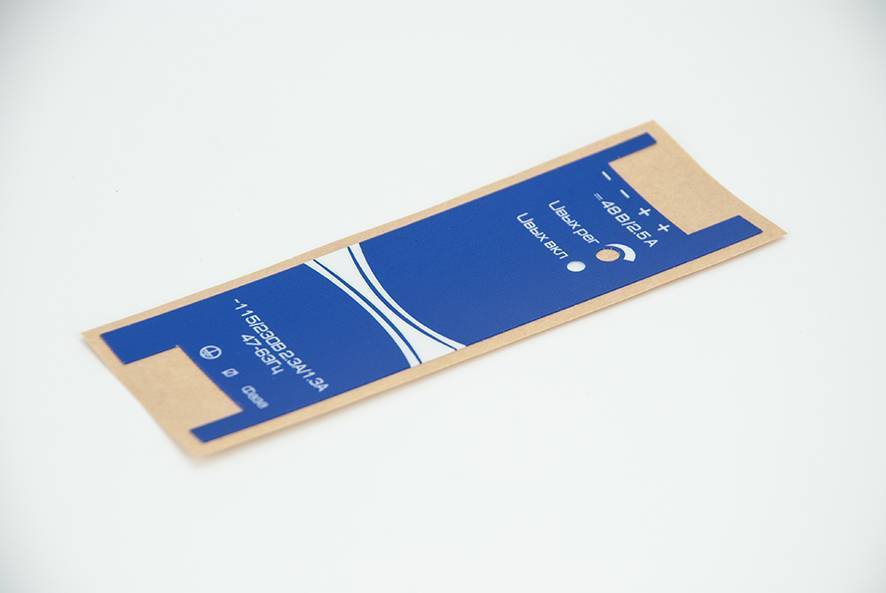

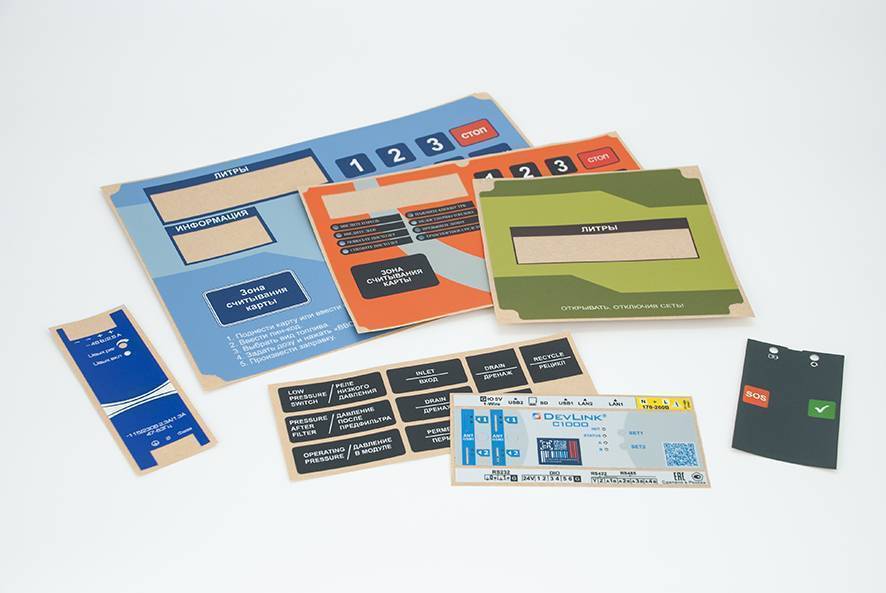

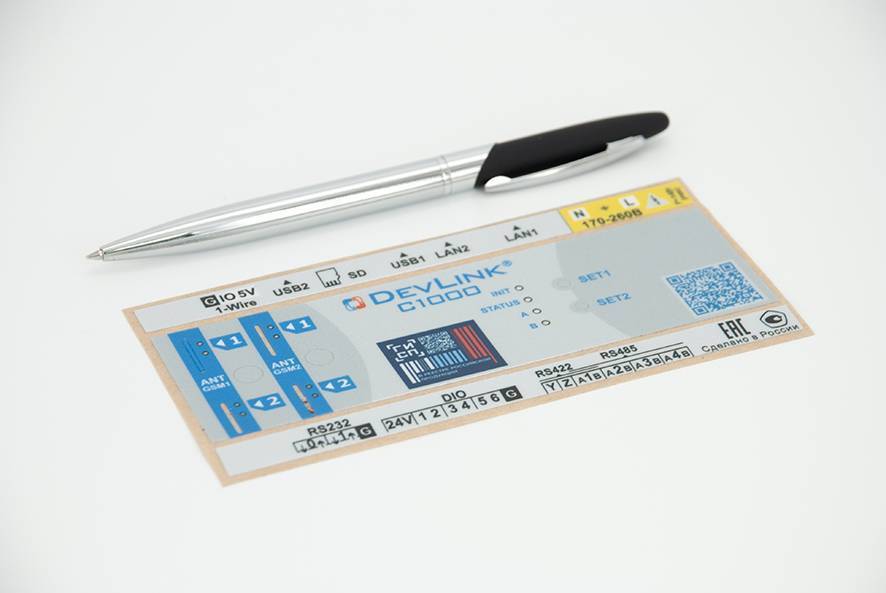

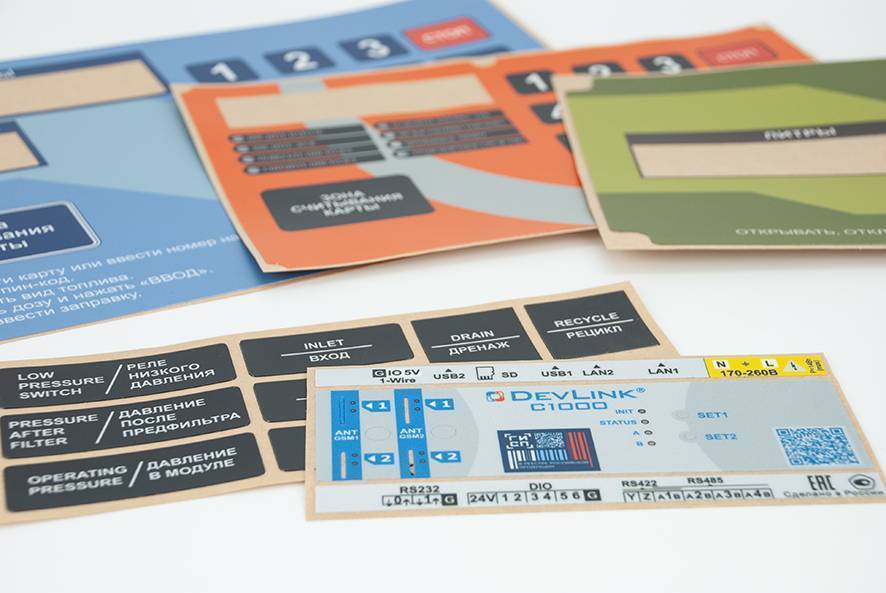

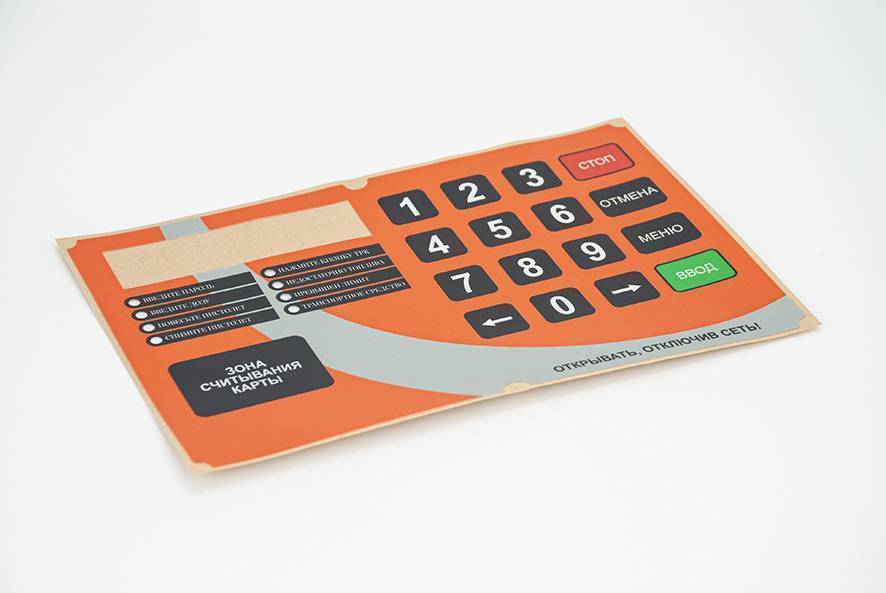

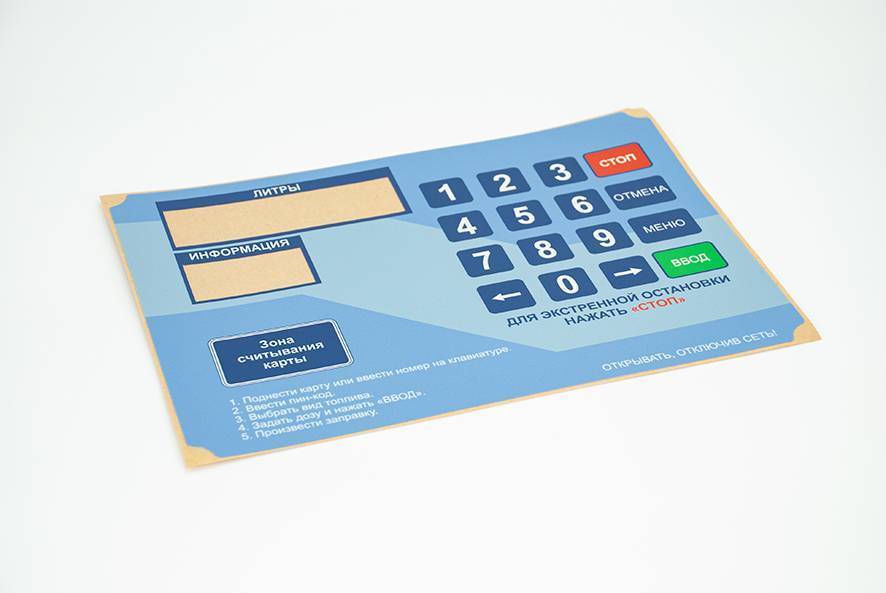

Пленочная лицевая панель управления — гибкая накладка, которую крепят на жёсткую основу через клеевой слой. На неё выносят шкалы, пиктограммы, логотип, предупреждающие знаки и подписи к органам управления. Изображение запечатано между слоями материала. Это принципиальное отличие от печати по поверхности — картинка не выцветает и не стирается.

Клеевой слой 50 или 130 мкм. Краткосрочная термостойкость до 150°C. Отверстия под клавиши, тумблеры, переключатели, диоды, винты и разъёмы выполняем по техническому заданию. Область применения широкая: приборостроение, станкостроение, машиностроение, электроника, промышленная автоматика. Готовую консоль можно упаковать и передать на сборку заранее, монтаж не требует специального оборудования. Она снимается так же легко, как и клеится, что упрощает замену при обновлении маркировки или модернизации техники.

Конструктивные особенности

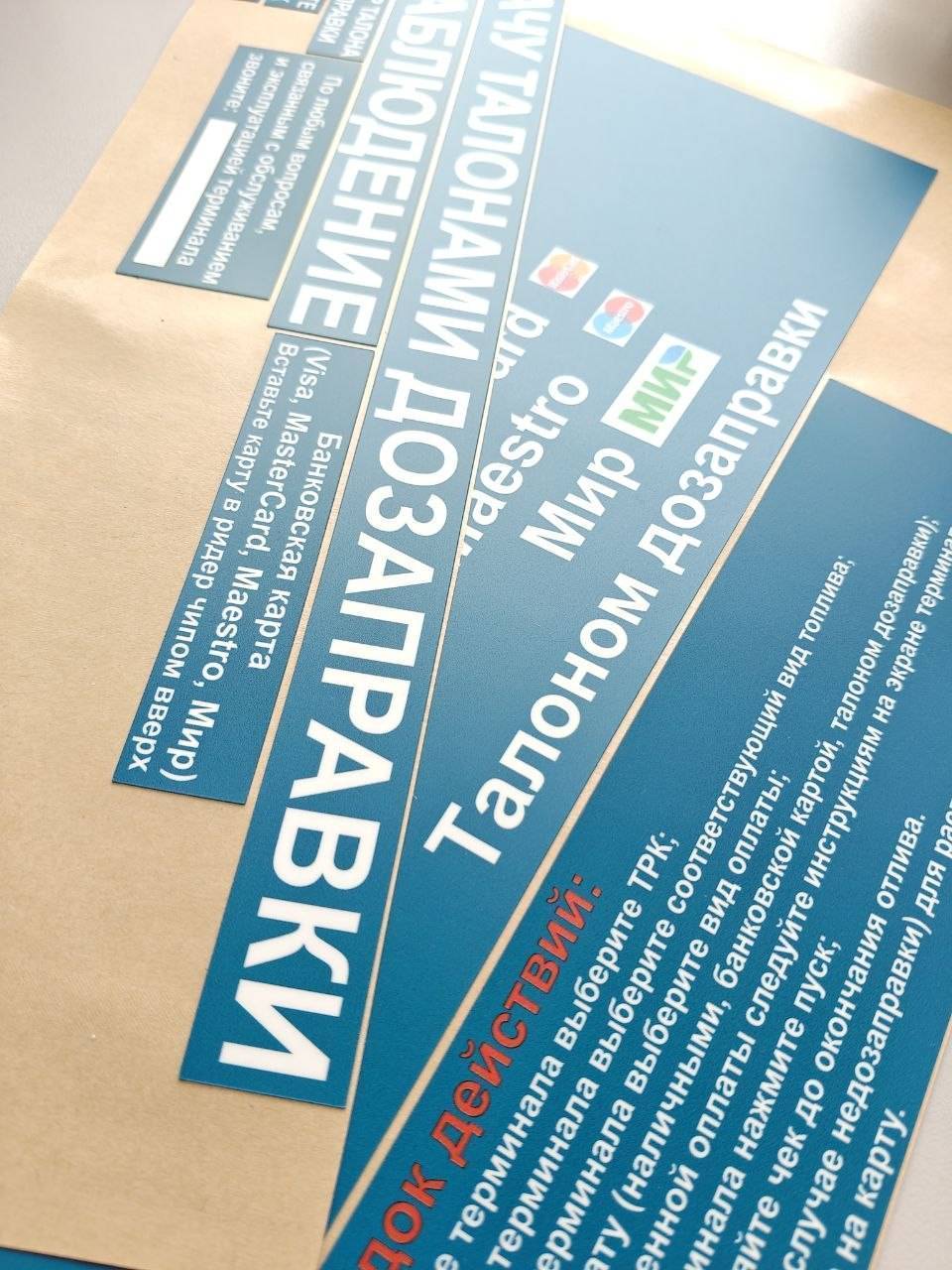

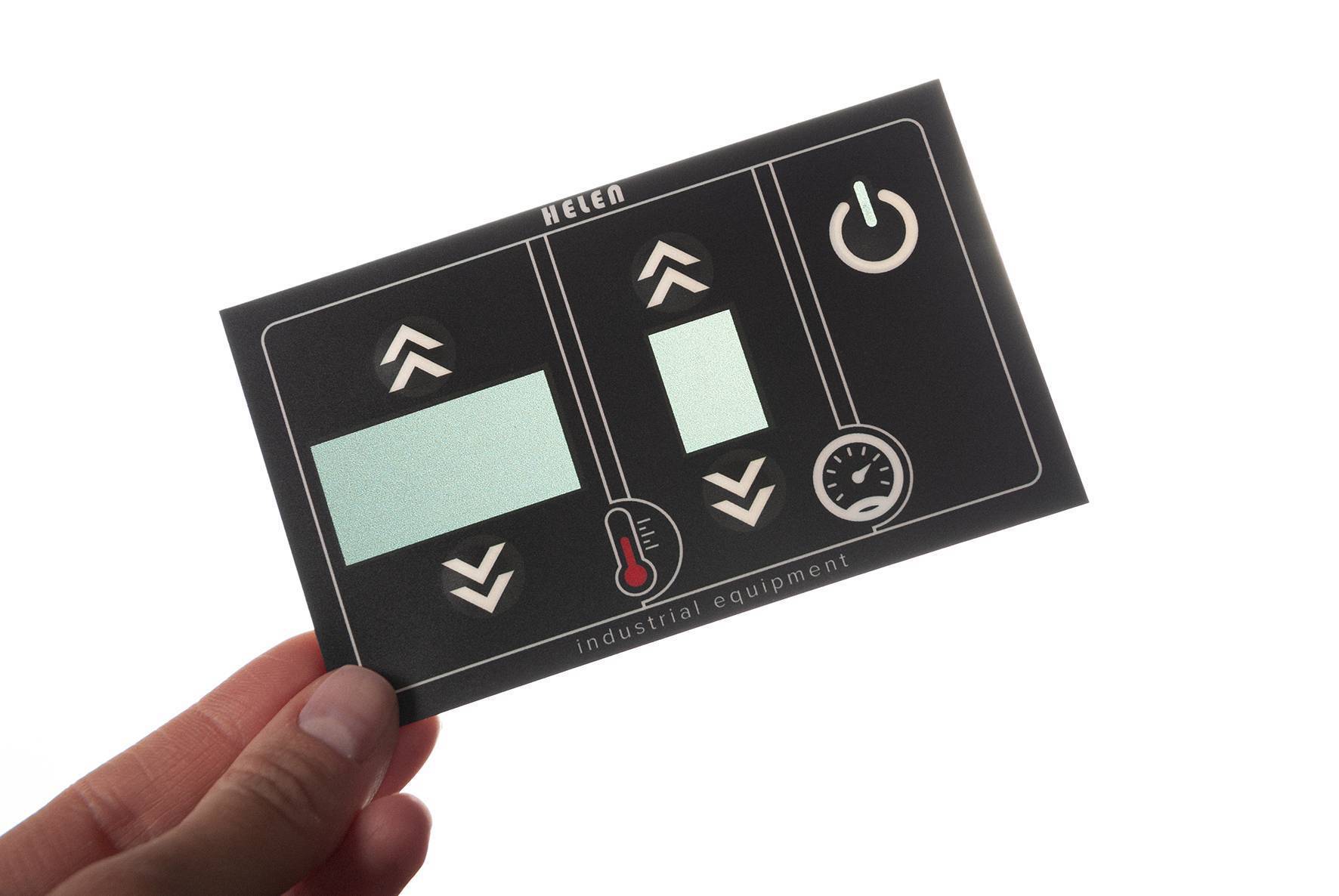

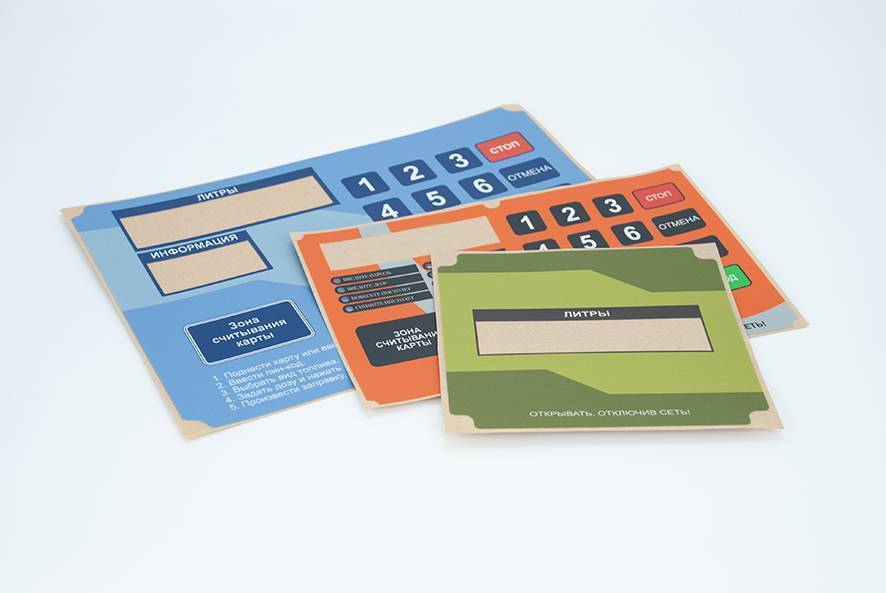

На пленочной консоли размещают обозначения кнопок, шкалы, световые окна, служебные надписи, пиктограммы, логотип и навигацию для оператора — всё в рамках одной накладки. При необходимости изготавливаем с формованными клавишами, рельефными зонами нажатия и прозрачными вставками под дисплеи и светодиоды.

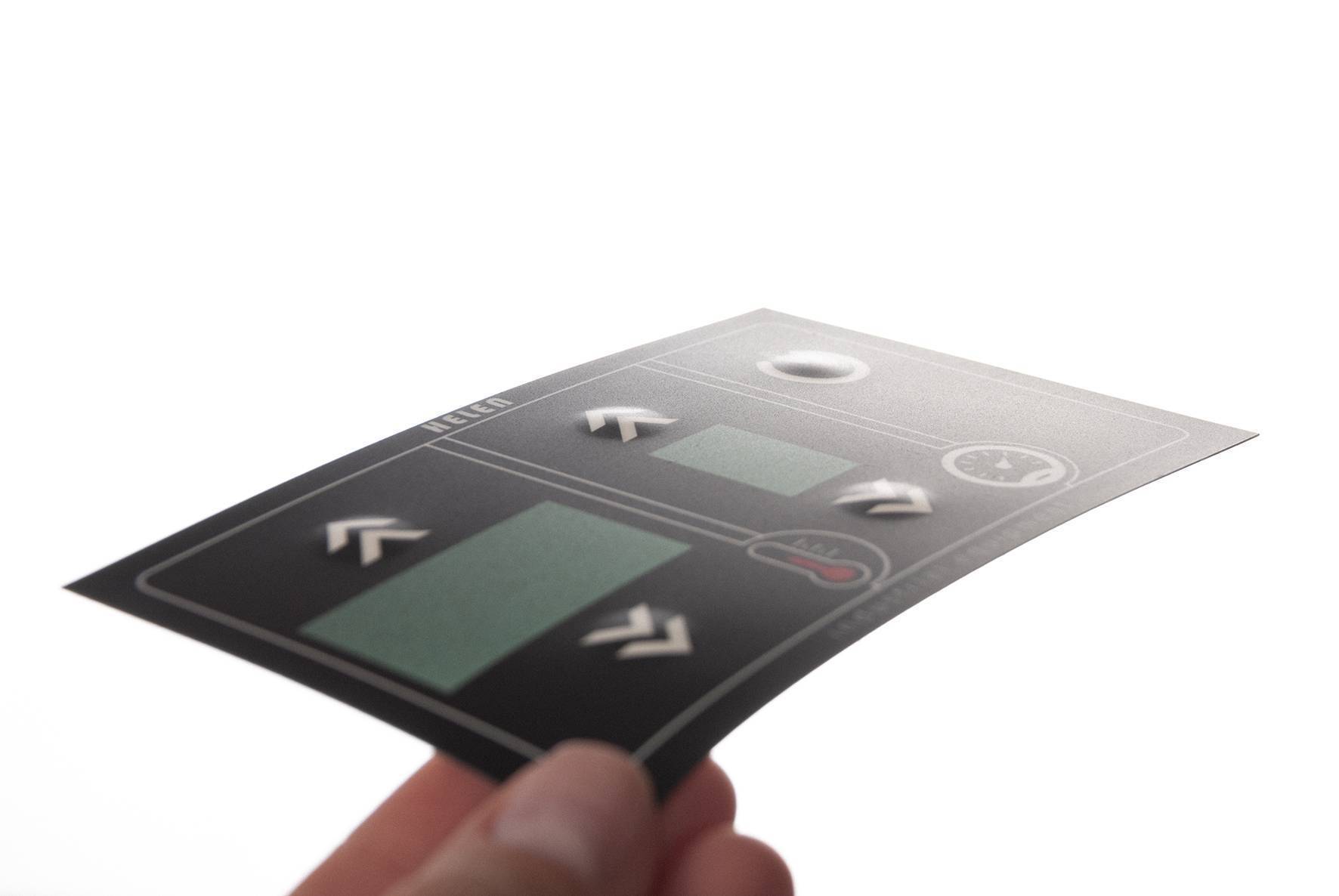

Формованные клавиши дают тактильный отклик: оператор чувствует зону нажатия, не глядя на изделие. Актуально для оборудования, которым управляют в перчатках или при плохом освещении. Прозрачные окна не перекрывают дисплей и сохраняют читаемость индикаторов. Решение используют в пультах, контроллерах, измерительных приборах и терминалах.

Применение

Пленочные лицевые приборные панели используют там, где наносить обозначения прямо на корпус неудобно или невозможно. Накладку готовят отдельно, проверяют, упаковывают и передают на сборочный участок. Изделие устанавливается в конце производственного цикла.

Материал имеет антибликовую поверхность, устойчив к ультрафиолету и обеспечивает светопропускание для световых зон. При подборе учитываем контакт с руками, спиртами, растворителями, парами топлива и температурный режим эксплуатации. Если технику регулярно чистят агрессивными составами, это важно оговорить на этапе выбора сырья, ведь переделывать потом дороже.

Пленочные консоли формируют понятный промышленный облик аппаратуры. Максимальный размер — 890 на 590 мм, точность технологических отверстий — до 0,15 мм, минимальная толщина — от 0,15 мм.

Когда все органы управления объединены в одну визуальную систему, оператор работает быстрее и допускает меньше ошибок. Кроме того, аккуратно изготовленное изделие говорит о качестве сборки не меньше, чем технические характеристики. Покупатель это замечает.

Пластиковые варианты

Пластиковые приборные панели используют там, где важна жёсткая основа: точная геометрия, устойчивый внешний вид, сопротивление механическому контакту. Материал подбираем под задачу с учётом жёсткости, светопропускания, химической стойкости, цвета и фактуры. Используются панно как лицевые элементы корпуса, накладки на блоки управления, индикации и пультовые шкафы.

На поверхность или между слоями наносим полноцветное изображение, плашечные цвета, шкалы, номера и зоны подсветки. Там, где пленочная накладка со временем может отслоиться по краям от частых нажатий, пластик держит форму без изменений. Особенно это заметно на пультах с высокой интенсивностью использования, которые выдерживают сотни тысяч нажатий без видимых следов износа. Для диспетчерских пультов и операторских постов это принципиально.

Нюансы выбора и виды

Приборные панели из пластика подбираются под конкретную технику и условия эксплуатации. Для одной задачи нужна жёсткость, для другой — светопропускание, для третьей — стойкость к химии или антибликовая поверхность. Оцениваем чертёж, место установки, форму корпуса и режим эксплуатации.

Консоли бывают плоскими и гибкими, прозрачными и матовыми, с клеевым слоем, технологическими отверстиями и окнами под индикацию. Криволинейная форма возможна, если это прописано в чертеже. Нередко на этапе согласования выясняется, что исходный вариант стоит заменить — не из экономии, а потому что другой вариант точнее соответствует реальным условиям работы.

Как производим

Работа начинается с технического задания, чертежа, фотографии или 3D-модели. Проверяем габариты, отверстия, допуски, цвет, требования к печати и условия эксплуатации. Если чего-то не хватает, выясняем до запуска.

Если макета нет, помогаем подготовить дизайн: адаптируем надписи, пиктограммы, шкалы и зоны индикации под производство. При необходимости изготавливаем образец: оцениваем посадку на корпус, внешний вид, читаемость и удобство монтажа до запуска серии. Это позволяет выявить несоответствия на раннем этапе, пока исправление не требует больших затрат.
